Инсталиране

На фигурата по-горе е показана опростена схема на Smart OPC XML Server. Най-отгоре е показан HTTP лисънър, който посреща клиентски SOAP заявки и ги предава на по-долните нива за обработка. HTTP лисънъра поддържа HTTP и HTTPS схеми. За HTTPS е небходим сертификат и допълнителна настройка. HTTP лисънъра поддържа следните типове автенитикация: Digest, Negotiate, NTLM, Integrated Windows Authentication, Basic and Anonymous. Той също може да авторизира отпечатъка на клиентския сертификат.

Предпоставки

Операционна Windows 7 / Windows 2008 Server или по-нова;
.Net Framework 4.5.1 - Може да свалите от тук или да използвате уеб инсталатор от тук;
Плъгините за връзка с класически OPC DCOM DA/HDA изискват OPC Core Components Redistributable (x64) 105.1 и/или OPC Core Components Redistributable (x86) 105.1, в зависимост от платформата която използвате. Може да свалите от тук (изисква регистрация). Може да не инсталирате OPC Core Components Redistributable, ако вече са инсталирани от друго приложени, ако не ще трябва ръчно да ги регистрирате, което не е препоръчително;
Smart OPC XML Server Setup дистрибутив x86 или x64;
Ако ASP. NET библиотеките не са инсталирани, трябва ръчно да създадете следните директории, ако не съществуват:
C:\Windows\Microsoft.NET\Framework64\v4.0.30319\Temporary ASP.NET Files
C:\Windows\Microsoft.NET\Framework\v4.0.30319\Temporary ASP.NET Files

Стартиране на инсталация

Стартирайте Smart OPC XML Server инсталационнен пакет
(напр. Smart OPC XML Server Setup x64 1_0_xxx_xxx.msi).

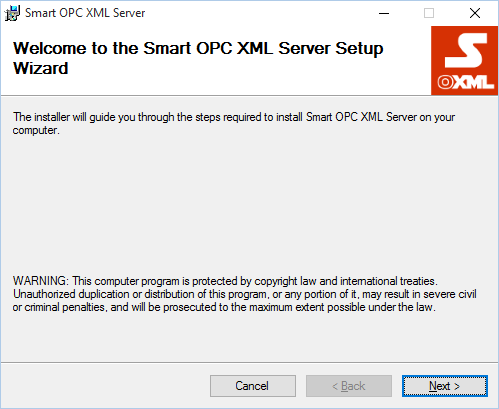

След като видите диалога показан на фигурата по-горе натиснете бутон "Next".

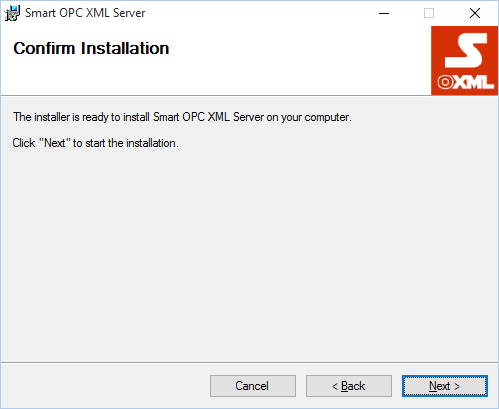

Натинсете бутон "Next".

Изчакайте инсталацията да завърши.

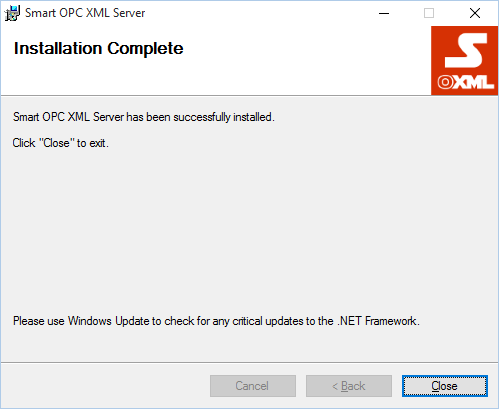

Когато инсталацията завърши, натиснете бутона "Close". Приложението е инсталирано в
"%ProgramFiles%\Smartsys Ltd\Smart OPC XML Server"
или
"%ProgramFiles(x86)%\Smartsys Ltd\Smart OPC XML Server"
в зависимост от платформата.

Ако ASP .NET библиотеките не са инсталирани, отворете Web.config
(%ProgramFiles%\Smartsys Ltd\Smart OPC XML Server\Web.config).
Намерете следното:

<assemblyBinding xmlns="urn:schemas-microsoft-com:asm.v1">
   <probing privatePath="Lib" />
</assemblyBinding>

и променете privatePath="Lib" на privatePath="Lib;Bin".

<assemblyBinding xmlns="urn:schemas-microsoft-com:asm.v1">
   <probing privatePath="Lib;Bin" />
</assemblyBinding>

Така необходимите билбиотеки ще бъдат открити при стартиране. Промените ще влязат в сила при следващото стартиране на услугата Smart OPC XML Service.

Конфигуриране

Структура на директориите

<InstallDir> - Инсталационна директория на приложението. Тук се намира основният файл, с който се пуска приложението ;

Bin - Специфични за приложението библиотеки;
Config - Конфигурационни файли;
Lib - Споделени библиотеки;

Config - Конфигурационен файл за менажиране посредством Power Shell;

Logs - Лог файлове;
Plugins - Директория на плъгините;

Gateway - OPC XML DA шлюз;
HdaGateway - OPC XML HDA шлюз;
HdaVirtualize - OPC XML HDA виртуални точки;
OpcDa - OPC DA конектор;
OpcHda - OPC HDA конектор;
Simulation - OPC XML DA симулация;
Virtualize - OPC XML DA виртуални точки;
Wmi - WMI конектор;

Обикновено всеки плъгин се състои от 3 под-директории:

Bin - Библиотеки на плъгина;
Config - Конфигурационни файлове;
Logs - Лог файли;

HTTP лисънър

Конфигурацията на HTTP лисънъра се намира в
„<InstallDir>\Config\Smart.OpcXml.Service.Configuration.xml".

Префикси

Префиксите описват на кои IP адреси (интерфейси) и портове лисънъра ще чака клиентски заявки. Примера по-долу показва конфигурация на лисънър, който обслужва заявки получени на порт 9081 (HTTP) от всички възможни интерфейси:

Пример:

<HttpListenerPrefixes>
    <string>http://+:9081/</string>
</HttpListenerPrefixes>

URI префиска се състои от схема (http или https), хост, опционален порт, и опционална пътека. Например "http://www.contoso.com:8080/customerData/". Префиксите трябва да завършват с обратна наклонена черта "/".

Когато порта е посочен а хост елемента е "*", означава че се приемат всички заявки получени на посоченият порт, които нямат друго съвпадение по префикс и не са обработени от някой друг лисънър. Например, за да прихванем всички заявки по HTTP на порт 8080, които не са прихванати от някой друг лисънър, префикса трябва да бъде "http://*:8080/". Ако искаме HTTP лисънъра да приема всички заявки, заменяме хост елемента с "+", "http://+:8080". "*" и "+" могат да участват в префикси, които съдържат пътища.

По подразбуиране сървъра приема HTTP заявки на порт 9081
(http://localhost:9081/OpcXmlDa.asmx, http://localhost:9081/OpcXmlHda.asmx).

Регистриране на OPC Core Components

Може да пропуснете тази стъпка ако вече са инсталирани или не смятате да се свързвате с класически OPC COM DA/HDA.

Smart OPC XML Server идва с пре-компилирани OPC Core Components намиращи се в "%ProgramFiles%\Smartsys Ltd\Smart OPC XML Server\Lib\x86"
и
"%ProgramFiles%\Smartsys Ltd\Smart OPC XML Server\Lib\x64".
В зависимост от платформата стартирайте като администратор dllregister.cmd за да регистрирате или dllunregister.cmd за да премахнете регистрацията на компонентите.

Внимание: Не се препоръчва ръчно регистриране, вместо това използвайте дистрибуциите на OPC Foundation.

Конфигуриране OPC XML DA модул

Smart OPC XML Server се състои от 2 основни модула - Smart OPC XML Data Access и Smart OPC XML Historical Data Access. Тези 2 модула зареждат различни плъгини. Конфигурациите на модулите, кои плъгини да зареждат се намират в директория \<InstallDir>\Config.

Конфигурацията на Smart OPC XML DA модула се намира в
<InstallDir>\Config\Smart.OpcXml.Server.Configuration.xml файл. За да се разреши/забрани зареждането на даден плъгин, трябва да се укаже в конфигурационият файл.

Пример:

<Plugin AssemblyPath="|\Plugins\Simulation\Bin\Smart.OpcXml.Plugins.Simulation.dll" Enabled="false" />
<Plugin AssemblyPath="|\Plugins\Gateway\Bin\Smart.OpcXml.Plugins.Gateway.dll" Enabled="false" />
<Plugin AssemblyPath="|\Plugins\OpcDa\Bin\Smart.OpcXml.Plugins.OpcDa.dll" Enabled="true" />
<Plugin AssemblyPath="|\Plugins\Wmi\Bin\Smart.OpcXml.Plugins.Wmi.dll" Enabled="false" />
<Plugin AssemblyPath="|\Plugins\Virtualize\Bin\Smart.OpcXml.Plugins.Virtualize.dll" Enabled="false" />

Добре е плъгините, които не се използват да са спрени. На примера по-горе са спрени всички плъгини с изключение на Smart.OpcXml.Plugins.OpcDa. За да конфигурира даден плъгин да се зареди, трябва да се създаде Plugin секция, в която в AssemblyPath да се опише пътя до библиотеката на плъгина, и да се настрои параметъра Enabled="true". Символа "|" в началото означава, че пътя е относителен спрямо инсталационната директория на приложението ("<InstallDir>"). Ако пропуснете символа "|" ще трябва да опишете абсолютният път до плъгина.

По подразбиране следните плъгини се зареждат: Simulation, Gateway и Virtualize.
